Изоляторы NVE с высокой помехоустойчивостью к синфазным помехам IL6xxCMTI

Изоляторы класса CMTI прошли 100% тестирование, чтобы гарантировать, что каждая микросхема имеет минимальный синфазный переходный иммунитет не менее 200 кВ / мкс. Простая внешняя схема сапрессора может увеличить CMTI до типичных 350 кВ / мкс.

Состав микросхем серии IL6xxCMTI:
    IL610CMTI-1E
    IL610CMTI-3E
    IL611CMTI-1E
    IL611CMTI-3E

Микросхемы имеют расширенный диапазон питания до 6 вольт для совместимости с прямым управлением ряда мощных полевых МОП-транзисторов или ИС драйвера затвора.
Входы могут быть однополюсными или двухполюсными. Резисторы задают входной ток и при токе 5 миллиампер гарантированное переключение.

IL6xxCMTI Блок-схема (один канал)

Микросхемы могут управлять затворами MOSFET непосредственно или с помощью MOSFET -драйвера.

Уникальный керамический / полимерный композитный барьер обеспечивает отличную изоляцию и практически неограниченный срок службы барьера.

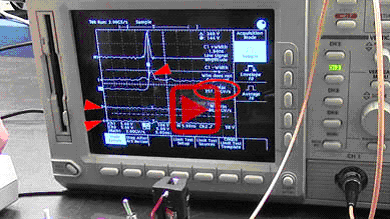

Ниже продемонстрирован необычайный переходный иммунитет новых микросхем:

Основные технические характеристики IL6xxCMTI:
• 200 кВ / мкс гарантированный CMTI; 350 кВ / мкс тип. с внешним сапрессором
• Питание выходной части от 3 до 6,6 В
• Входной ток всего 5 мА
• Не требуется источник питания на входе
• Нет несущей или тактовой частоты для низких выбросов и восприимчивости к электромагнитным помехам
• Одно и двухканальные конфигурации
• 8-контактные корпуса MSOP и SOIC

CMTI-серия изоляторов доступна для поставки:

Наименование  (click for details)	Каналов	Корпус	Доступность
IL610CMTI-1E	1	MSOP8	Now
IL610CMTI-3E	1	SOIC8	Now
IL611CMTI-1E	2	MSOP8	Now
IL611CMTI-3E	2	SOIC8	April 2020



Дополнительную информацию Вы можете получить по запросу.
