СКУД. Астра-06. Зв'язок з зовнішньої пультової системою охоронної сигналізації

СКУД. Астра-06. Зв'язок з зовнішньої пультової системою охоронної сигналізації

http://www.km-cs.com/main/new10.html

В системі АСТРА-06 є можливість інтеграції з зовнішньою системою пультової охоронної сигналізації. На наведеній схемі показано, як організувати цей зв'язок:
- Датчики охоронної сигналізації об'єкта підключаються на входи контролера шлейфів КШ-8.
- Контролер КШ-8 має силовий вихід тривожного сигналу, який у разі спрацювання охоронних шлейфів може включити який-небудь пристрій, наприклад сирену.
- У розглянутому застосуванні вихід КШ-8 через реле подається на вхід сигналу зовнішньої системи пультової охоронної сигналізації.


Схема зв'язку з пультової охоронною системою


Приклад зв'язку системи АСТРА-06 з пультової системою сигналізації

На підприємстві встановлена система АСТРА-06 з діючою підсистемою охоронної сигналізації.
Історично, для контролю за роботою системи було організовано цілодобове чергування персоналу.
Потім була встановлена зовнішня пультова система охоронної сигналізації.
Після побудови зв'язку системи охоронної сигналізації об'єкта з пультової системою відпала необхідність цілодобового чергування.

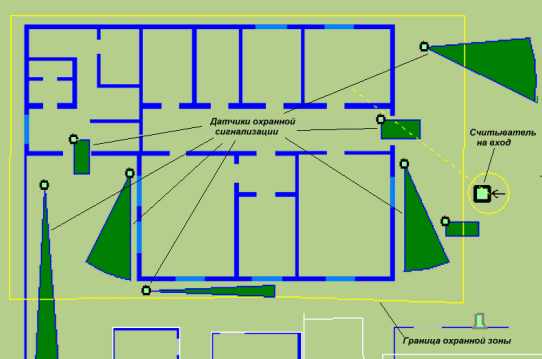

Вид плану охоронюваного об'єкта в програмі Монітор

На малюнку плану охоронюваного об'єкта вид датчиків охоронної сигналізації поставлених на охорону відзначений зеленим кольором. Для постановки охоронної зони підприємства застосована можливість постановки під охорону за допомогою подвійного піднесення картки пропуску до вхідного зчитувача RFID-карт (дивіться новину від 20.12.2016).

Вхідний доступ на територію підприємства організований за допомогою контролера КД-2 керуючого електромагнітним замком дверей і зчитувачем на вхід. У складі системи є контролери КШ-8 з підключеними датчиками охоронної сигналізації.

Останній йде з роботи працівник для постановки під охорону об'єкта, виконує наступні дії:
1) набирає код для постановки на охорону на контролері пультової охоронної сигналізації.
2) виходить з території об'єкта, закриває вхідні двері і ставить під охорону охоронну зону в системі АСТРА-06 подвійним піднесенням свого пропуску до вхідного зчитувача. Після цього автоматично ставляться на охорону всі датчики охоронної сигналізації, що знаходяться всередині межі охоронної зони.

Для індикації на вхідні двері виведено два світлодіода:
- світлодіод №1, який відображує що зазначена зона стала під охорону в системі АСТРА-06;
- світлодіод №2, який відображає об'єкт прийнятий оператором пультової охорони під сигналізацію.

У разі спрацювання датчиків охоронної сигналізації системи АСТРА-06 тривожний сигнал з допомогою організованої зв'язку між системами надходить в центральний пункт пультової охорони. Після цього на об'єкт, що охороняється прибувають співробітники охоронної фірми пультової охорони.
