NVE запускає новий інтелектуальний магнітометр SM225 TMR. Мікросхема нового високошвидкісного інтелектуального магнітометра TMR SM225-10E.

NVE запускає новий інтелектуальний магнітометр SM225 TMR. Мікросхема нового високошвидкісного інтелектуального магнітометра TMR SM225-10E.

http://km-cs.com/main/new17.html



Корпорація NVE запускає у виробництво мікросхему нового високошвидкісного інтелектуального магнітометра TMR SM225-10E.

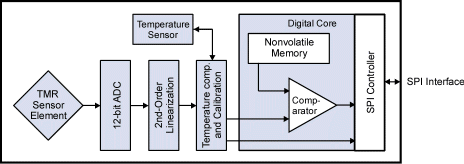

Новий датчик поєднує в собі унікальний сенсорний елемент на основі тунельного магнітоопору (TMR) зі складною цифровою обробкою сигналів. Інтерфейс SPI забезпечує доступ до даних датчика, а також інтерфейс зовнішнього програмування.

Ключові особливості SM225-10E:
• Заводське калібрування
• Може виявляти магніти на відстані більше 50 мм
• Широкий діапазон від 0 до 150 Е / від 0 до 15 мТл
• Швидкий інтерфейс SPI
• Внутрішня температурна компенсація
• Програмована компенсація зсуву та посилення
• 2% від повної шкали при температурі від 0 до 125 ° C
• Швидка швидкість оновлення 15000 вибірок в секунду
• від -40 ° C до + 125 ° C робочий діапазон
• Мініатюрний 2.5 x 2.5 x 0.8 мм TDFN-корпус

Орієнтація до магнітного поля
На відміну від застарілих сенсорних елементів на ефекті Холу, інтелектуальні магнітометри NVE використовують GMR і TMR, які чутливі у площині для оптимального визначення струму і простоти механічних інтерфейсів.

Точність
SM225 є найточнішим високошвидкісним магнітометрів у своєму класі із загальною точністю вимірювання ± 2% від повної шкали при температурі від 0 до 125 ° C і ± 4% у всьому робочому діапазоні від -40 до + 125 ° C. Точність вказується у відсотках від повної шкали SM225 150 Е або 15 мТл.
Специфікація точності охоплює всі джерела помилок, включаючи чутливість, зсув, нелінійність, гістерезис, шум і зміна харчування.

Найшвидший
SM225 має ширину магнітної смуги 7,5 кГц і швидкість оновлення 15000 вибірок в секунду, що робить його найшвидшим магнітометрів у своєму класі і ідеальним для безконтактного вимірювання змінного струму.

Мініатюрність
Інтелектуальні магнітометри NVE - це найменші магнітометри з інтерфейсами мікроконтролерів у галузі, в яких використовуються безсвинцеві корпусу TDFN розміром 2,5 на 2,5 на 0,8 мм.

Сімейство інтелектуальних магнітометрів
SM225 є третьою мікросхемою новаторської лінійки інтелектуальних магнітометрів NVE, об'єднуючи універсальні SM124 і надточні SM324:

Найменування

(натисніть для завантаження datasheet )

 Технологія  Особливості  Інтер-
фейс
Повний діапазон  Точність
–40–125°C
 Швидкість
% of
full scale
Точність поля
SM124 GMR General Purpose ІІС 10 Oe/
1 mT
10% ±1 Oe/
±0.1 mT
10 kSps
SM225 TMR Wide Range SPI 150 Oe/
15 mT
4% ±6 Oe/
±0.6 mT
15 kSps
SM324 TMR Ultra-accurate ІІС 20 Oe/
2 mT
1% ±0.2 Oe/
±0.02 mT
270 Sps

Оціночний комплект
Комплект AG953-07 має все необхідне для оцінки SM225-10:

• Оцінна плата з датчиком SM225-10E і мікроконтролером з інтерфейсом USB
• струмопровідна траса під датчиком для оцінки якості датчика струму
• Маленький керамічний магніт для оцінки якості датчика наближення
• ШІМ-вихід для відстеження поля за допомогою вольтметра
• Потужний, інтуїтивно зрозумілий графічний інтерфейс користувача

Доставка
Смарт-магнітометри SM225-10E за ціною $ 1,65 в партії 1000 шт.
Оціночні комплекти інтелектуального магнітометра AG953-07 стоять 95 доларів США в роздріб. Датчики та комплекти є в наявності для доставки на склад дистриб'ютора ТОВ «Квазар-Мікро. Компоненти і системи».

Посилання:
SM225 datasheet download
Evaluation kit manual download
