Система безтурникетного контролю на алкоголь

Система безтурникетного контролю на алкоголь

http://www.km-cs.com/main/newTA.html

04.06.2019 Система безтурникетного контролю на алкоголь

Про можливості контролю доступу працівників або відвідувачів з урахуванням відомостей про кількість алкоголю було описано в новини від 01.08.2018 року Системи АСТРА з алкотестером. Ця можливість реалізована в системах АСТРА-06 і АСТРА-Міні з застосуванням турнікета виробництва "Квазар-Мікро. Компоненти і Системи" і алкотестера для прохідних Алкофор S40.

Реалізований варіант вирішення організації системи АСТРА-Міні для табелювання робочого часу співробітників з урахуванням результатів тестування на алкоголь без застосування турнікета.

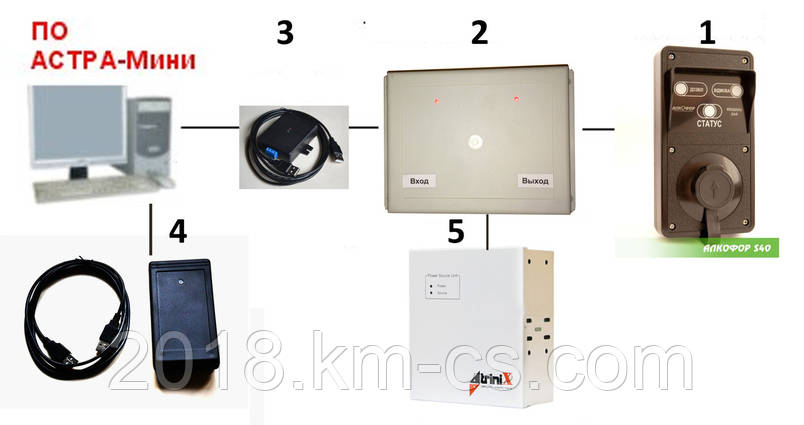

Схема підключення обладнання

Склад обладнання

1. Алкотестер Алкофор S40
2. Модифікований турнікетний контролер із двома зчитувачами на вхід і вихід і світлодіодним індикацією.
3. Конвертер USB-RS485
4. Зчитувач настільний СБК-USB_КМКС для введення карток співробітників в систему
5. Блок живлення 12V

На комп'ютері установливается З системи АСТРА-Міні. Турнікетний контролер пов'язаний з комп'ютером за допомогою конвертера USB-RS485. До контролера підключений алкотестер Алкофор S40.



Алгоритм роботи системи

  1. Співробітник підносить картку пропуску до зчитувача контролера, після чого контролер переходить в режим очікування тестрования алкотестером (світлодіод на контролері горить жовтим).
  2. Після цього співробітник повинен видихнути повітря в прийомну трубку алкотестера, який зробить аналіз на вміст алкогольних парів у повітрі, що видихається.

    - ПРИ ВІДСУТНОСТІ АЛКОГОЛЮ на алкотестері загоряється зелений індикатор "Дозвіл", при цьому в журналі входу-виходу робиться відмітка про те, що власник пропуску успішно пройшов перевірку алкотестером і при цьому алкоголь не виявлено (порогове значення* алкоголю не перевищено або дорівнює нулю);

    - ПРИ ВИЯВЛЕННІ АЛКОГОЛЮ на алкотестері спалахує червоний індикатор "Відмова", в журнал входу-виходу записується повідомлення "Виявлено алкоголь", - означає, що власник перепустки не пройшов перевірку алкотестером (порогове значення алкоголю перевищена). На екрані монітора охоронця виводиться вікно з даними власника пропуску та текстом "Виявлений алкоголь".
  3. У разі недостаточноного для аналізу обсягу повітря алкотестер не видасть результату перевірки, тому треба повторно виконати пункт 2.
* Граничне значення алкоголю виставляється у налаштуваннях алкотестера.


Вид журналу подій програми "Сервера системи Астра-Міні"

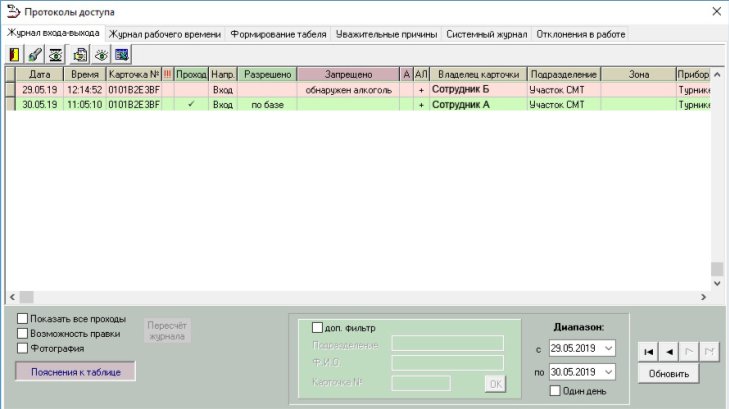

Вид журналу входу-виходу програми "Бюро перепусток"

Записів зазначеним рожевим кольором відповідають події про те, що у співробітника Б при приході на роботу був виявлений алкоголь. Записи позначені зеленим кольором відповідають успішної перевірки на алкоголь співробітника А.



Приклад розрахунку вартості системи безтурникетного контролю на алкоголь

Комплект «Сервер АСТРА-міні», «Бюро перепусток», «Табельну бюро» на один комп'ютер

2790 грн

Алкотестер Алкофор S40 16590 грн
Зчитувач настільний СБК-USB_КМКС 912 грн
Конвертор ізольований КІМ-USB-RS485_КМКС 1200 грн
Модифікований турнікетний контролер із двома зчитувачами безконтактних RFID-карт EM4102 6960 грн
Блок живлення 1200 грн
RFID-карта стандарту Em-marin товщиною 0,8 мм див. прайс ****

РАЗОМ:

29652 грн
