Ізолятори NVE з високою завадостійкістю до синфазным перешкод IL6xxCMTI

Ізолятори NVE з високою завадостійкістю до синфазным перешкод IL6xxCMTI
Ізолятори класу CMTI пройшли 100% тестування, щоб гарантувати, що кожна мікросхема має мінімальний синфазно перехідний імунітет не менше 200 кВ / мкс. Проста зовнішня схема сапрессора може збільшити CMTI до типових 350 кВ / мкс.

Склад мікросхем серії IL6xxCMTI:
IL610CMTI-1E
IL610CMTI-3E
IL611CMTI-1E
IL611CMTI-3E

Мікросхеми мають розширений діапазон харчування до 6 вольт для сумісності з прямим управлінням ряду потужних польових МДН-транзисторів або ІС драйвера затвора.
Входи можуть бути однополюсними або двополюсними. Резистори задають вхідний струм і при струмі 5 міліампер гарантоване перемикання.

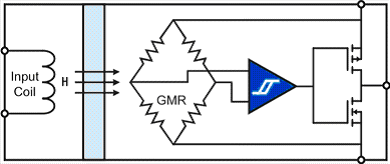

IL6xxCMTI Блок-схема (один канал)

Мікросхеми можуть керувати затворами MOSFET безпосередньо або з допомогою MOSFET -драйвера.

Унікальний керамічний / полімерний композитний бар'єр забезпечує відмінну ізоляцію і практично необмежений термін служби бар'єру.

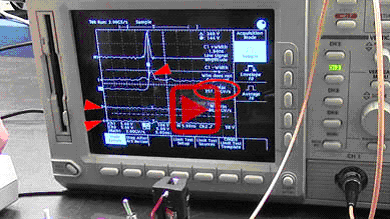

Нижче продемонстровано надзвичайний перехідний імунітет нових мікросхем:

Основні технічні характеристики IL6xxCMTI:
• 200 кВ / мкс гарантований CMTI; 350 кВ / мкс тип. із зовнішнім сапрессором
• Харчування вихідний частини від 3 до 6,6 В
• Вхідний струм 5 мА
• Не потрібне джерело живлення на вході
• Немає несучої або тактової частоти для низьких викидів і сприйнятливості до електромагнітних перешкод
• Одне і двоканальні конфігурації
• 8-контактні корпусу MSOP і SOIC

CMTI-серія ізоляторів доступна для поставки:

Найменування
(click for details)

 Каналів

Корпус

Доступність

IL610CMTI-1E

1

MSOP8

Now

IL610CMTI-3E

1

SOIC8

Now

IL611CMTI-1E

2

MSOP8

Now

IL611CMTI-3E

2

SOIC8

April 2020



Додаткову інформацію Ви можете отримати за запитом.
