Зчитувач-контролер СБК - USB_КМКС

Зчитувач-контролер СБК - USB_КМКС

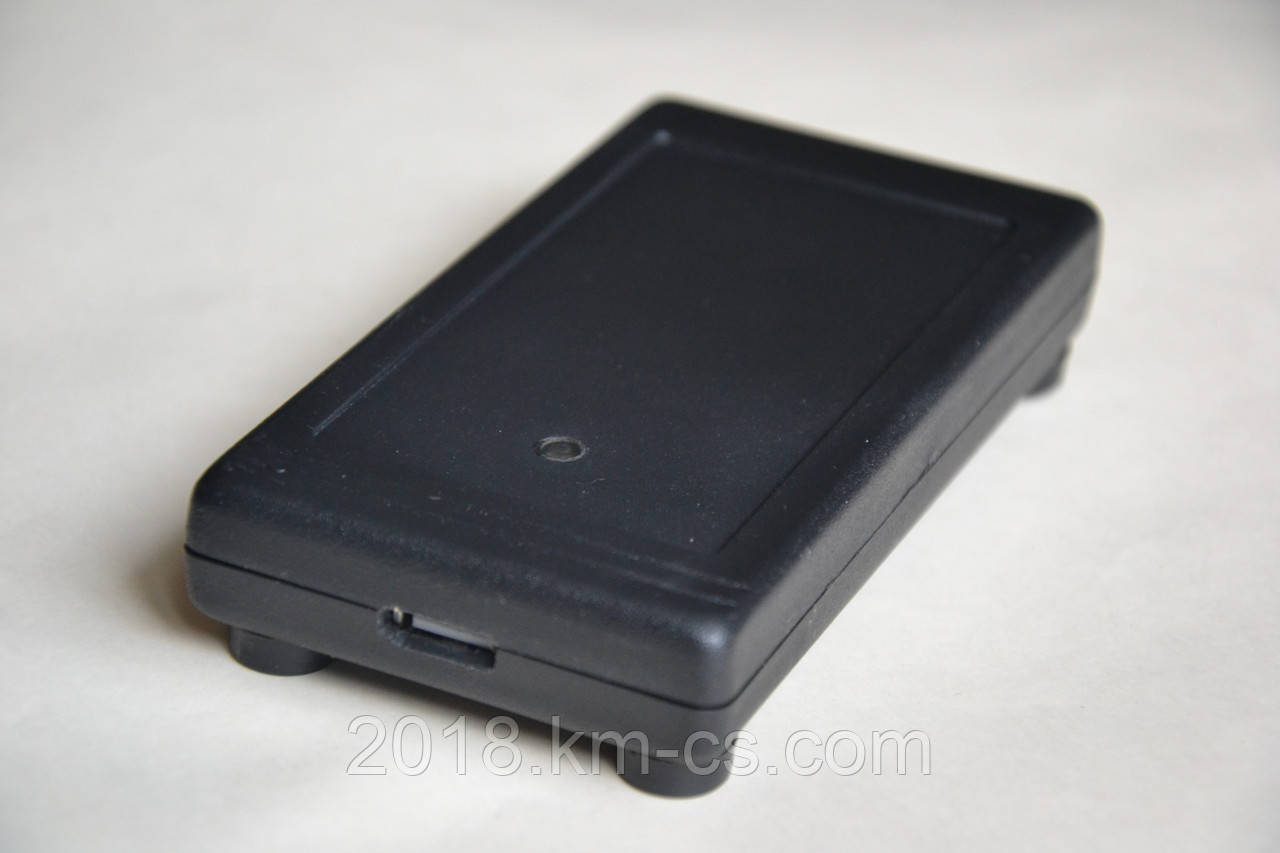

призначений для зчитування інформації (64 біта, манчестерський код) з безконтактних RFID-карт типу ЕМ4102 з подальшою передачею інформації в комп'ютер.

Основні технічні характеристики:

• Інтерфейс USB
• Швидкість передачі 9600 бод
• Ток потребления, А, не более             0,02
• Частота генератора накачки, кГц      125 ± 5
• Расстояние считывания карты, см    до 8
• Диапазон рабочих температур, °С     от °1 до °40
• Габаритные размеры, мм                   130 x 68 x 25

4. Руководство пользователя

Подключите контроллер СБК-USB_КМКС к USB порту компьютера посредством кабеля USB_A (входит в комплект поставки). Мастер оборудования на компьютере обнаружит новое устройство и запросит драйвер.

• Установите драйвер с компакт диска (входит в комплект поставки).
• Після інсталяції на комп'ютері з'явиться віртуальний СОМ порт, номер якого можна побачити, якщо відкрити ...\Device Manager\ Ports\.
• Далі комп'ютер працює з контролером СБК-USB_КМКС як з СОМ портом на швидкості 9600 бод, 8 біт даних, 1 стоп-біт.
• Контролер СБК-USB_КМКС передає всі 64 біта даних зчитаної картки в ASCII форматі, в кінці додаються коди 0Dh 0Ah.
  Наприклад:
  Повний код картки FF83C01DD8C01526
  Передається в СОМ 46h 46h 38h 33h 43h 30h 31h 44h 44h 38h 43h 30h 31h 35h 32h 36h 0Dh 0Ah.
